设备概述
本产品核心采用油浸式励磁变与油浸式电抗器，具备超大容量，可长时间不间断开展耐压试验，适配110kV及以上高压电缆、主变、GIS等大型电力设备的交流耐压检测试验。 该产品搭载变频方波电源，关键器件选用进口IGBT、开关及逆变器，以实现输出高精度稳定控制，同时在保障大容量的前提下，大幅压缩控制单元体积，便于现场布局。 设备采用标准化吊装结构，配备专用吊耳与承重框架，可配合起重设备快速就位，满足户外、半户外试验场景需求，为电力工程验收、预防性试验提供可靠技术支撑。

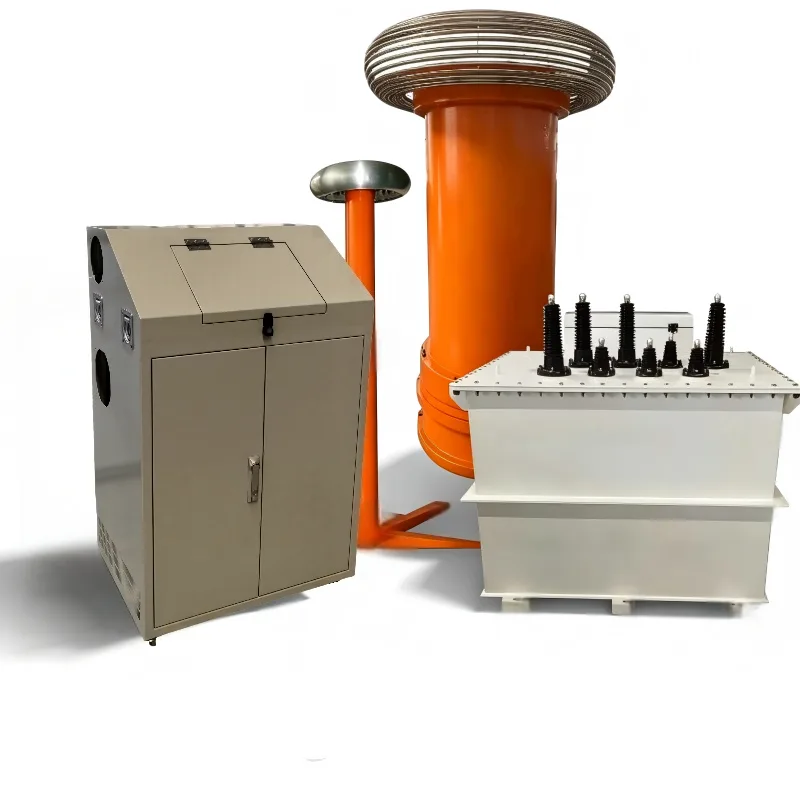

设备组成
- 大容量变频电源

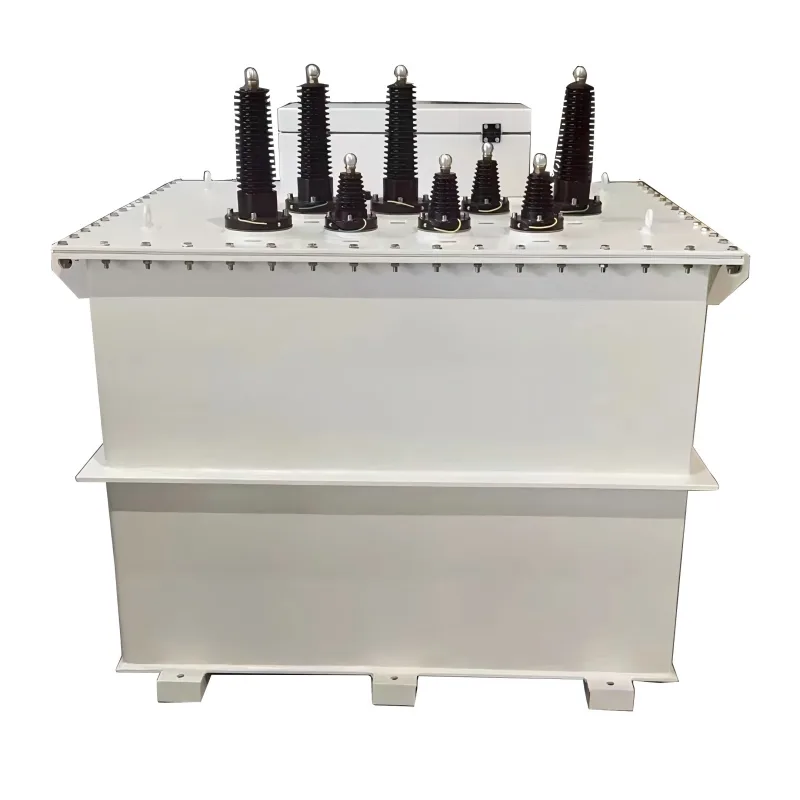

- 油浸式励磁变压器

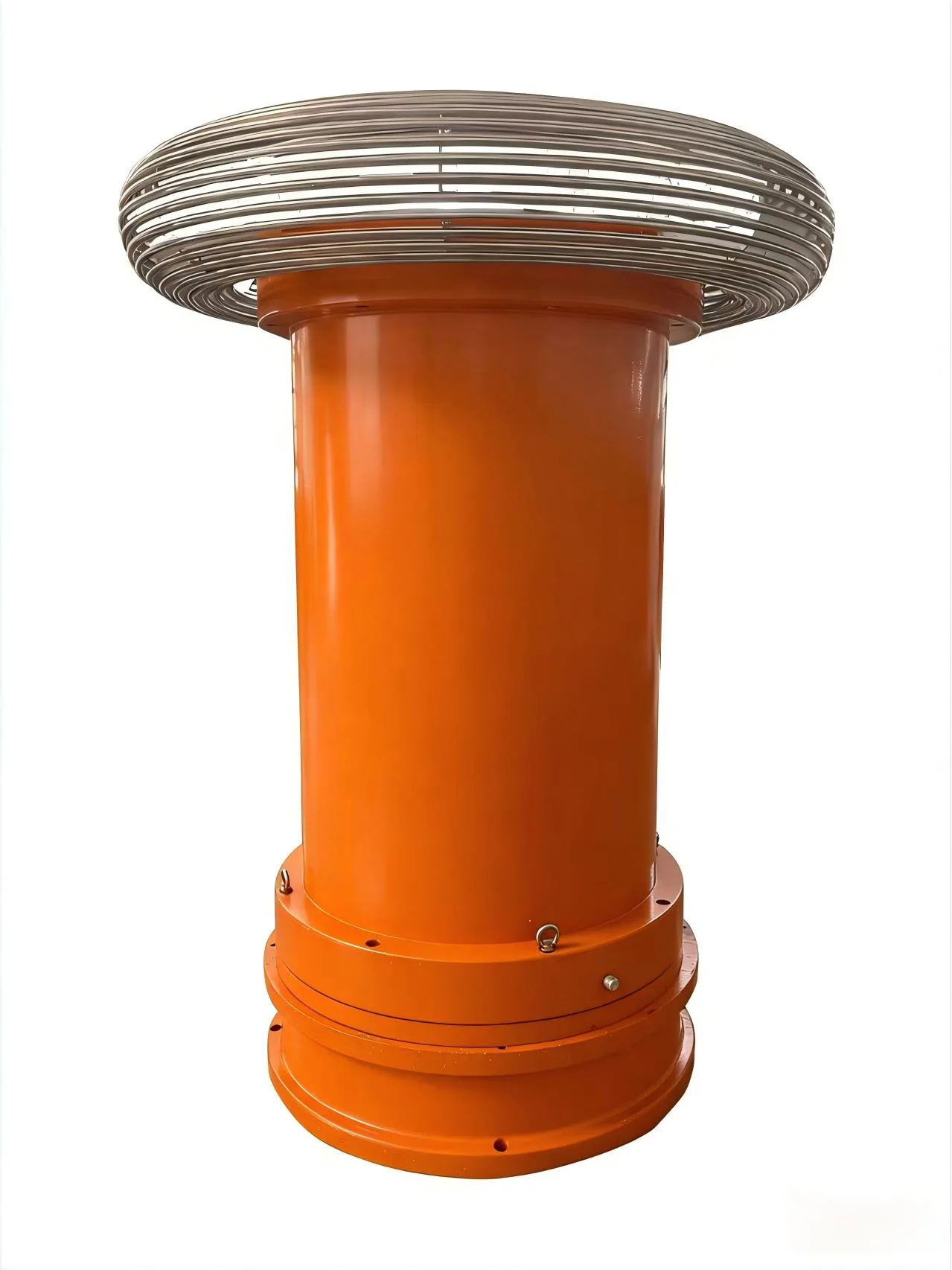

- 油浸式高压谐振电抗器

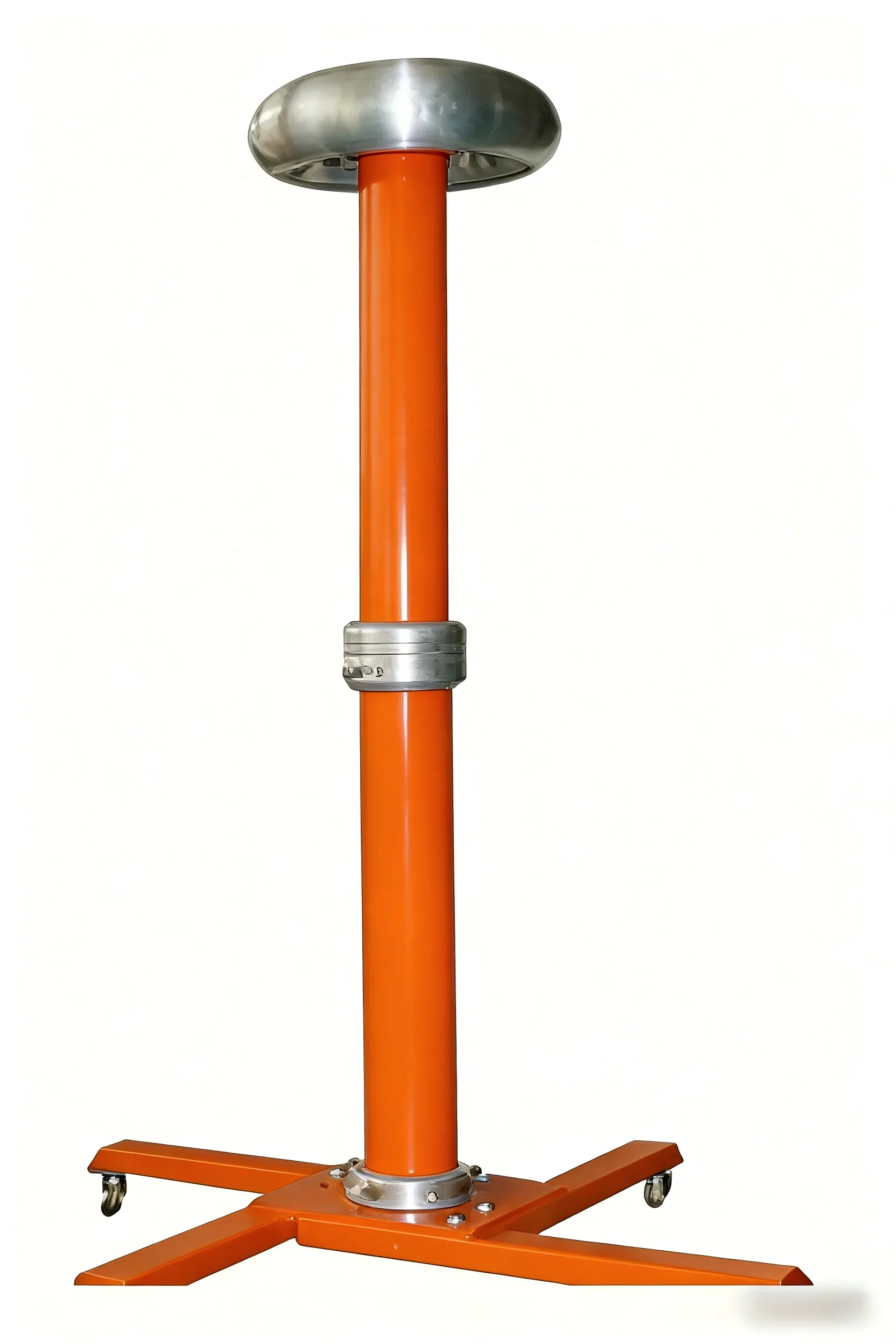

- 电容分压器
核心参数表
额定输入电压AC380V/220V±10%，三相，工频50Hz
最大输出电压1000KV
最大试验容量50000KVA
最大试验电流200A
输出电压波形正弦波（装置输出波形）
波形畸变率（THD）输出电压波形畸变率≤0.2%
输出电压精度1级；稳定度：±1%
输出频率范围30～300Hz（工作频率范围）
频率调节细度（精度）0.1Hz
频率稳定度±0.1%（不稳定度＜0.2%）
系统品质因素装置自身Q≥50
应用场景
适用于电网工程交接、大型工矿企业高压系统检修、变电站主设备耐压试验和电缆线路投运前验证。项目咨询建议同步提供设备清单和试验标准，便于形成完整配置方案。
