设备概述
本套设备专为110kV及以上主变压器的感应耐压与局部放电检测量身打造，核心优势在于全链路无局放设计。该套设备搭载无局放线性电源，采用进口三极管，通过线性推挽放大技术，实现超低局放量的纯净电源输出，从源头避免试验电源自身局放信号对检测结果的干扰。搭配无局放励磁变与无局放补偿电抗器，构建无局放试验回路，保障试验环境的纯净性。该套设备配套高精度局放检测仪，可精准捕捉主变内部微弱局放信号，实现局放定位与量化分析，为判断主变绝缘状况、排查潜在绝缘缺陷提供可靠数据支撑，适用于主变出厂试验、预防性试验与故障诊断场景。
设备组成

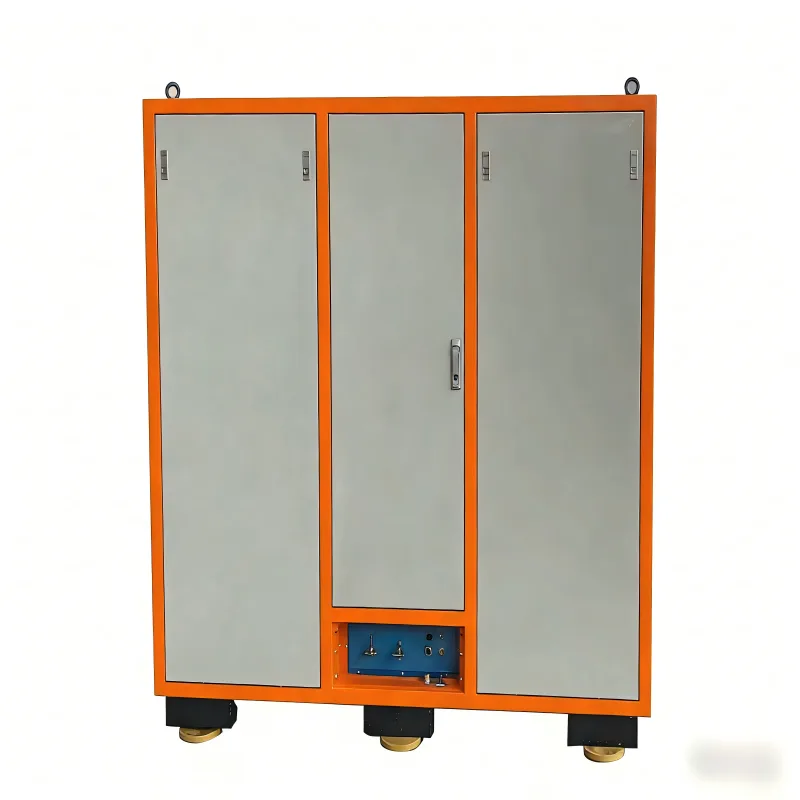

- 无局放线性电源

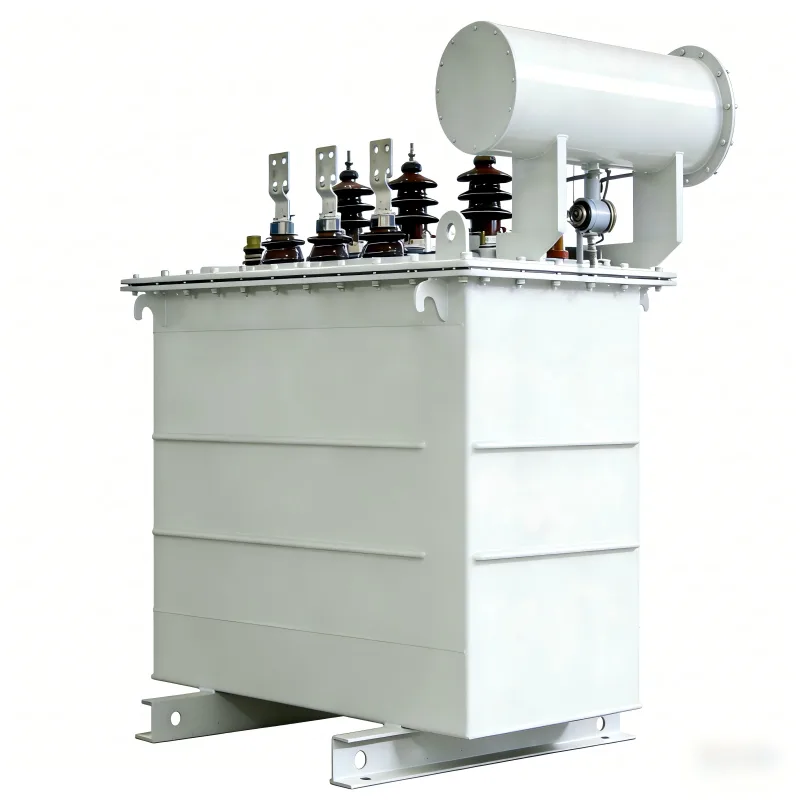

- 无局放励磁变压器
- 无局放耦合分压器

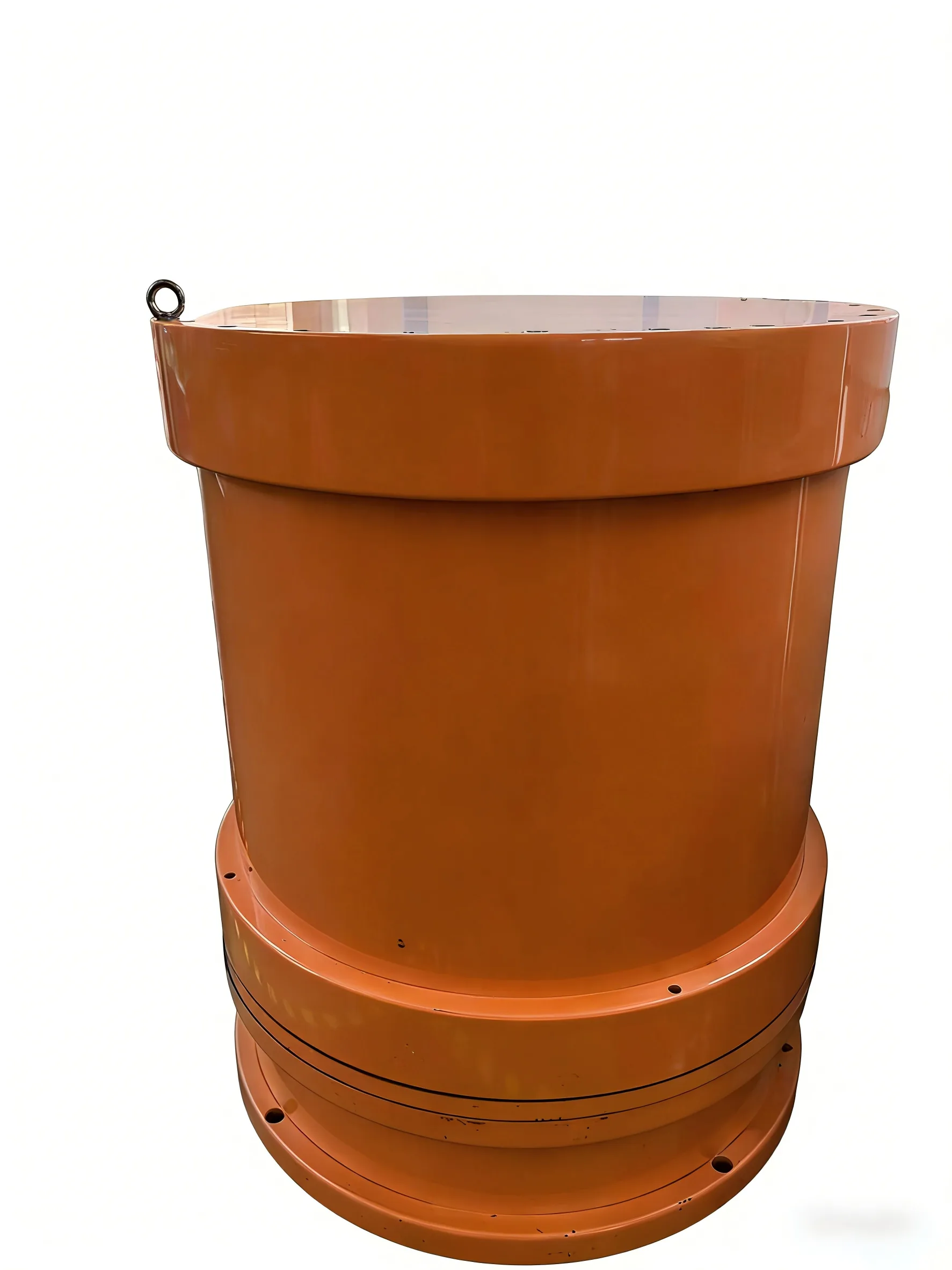

- 无局放补偿电抗器

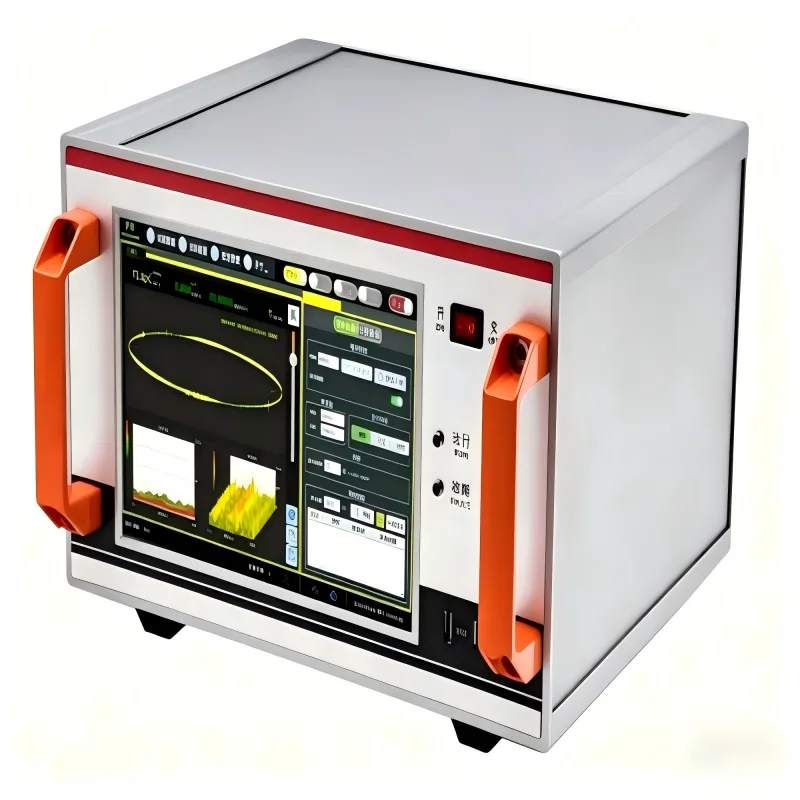

- 数字脉冲式局放测试仪
核心参数表
输出功率450kW（可并机）
输入电压AC380V±10% 三相；50Hz
试验电压正弦波，单相输出0～350V连续可调
输出电压0-120kV
试验电压精度1%
试验电压稳定度<1.0%
输出波形标准正弦波；波形畸变率≤1.0%
试验频率范围50～300Hz
频率调节分辨率0.1Hz
输出频率不稳定度≤0.05%
系统本体局放指标＜10pC
应用场景
适用于配电室日常巡检、设备投运前验收、电缆故障初筛和检修后绝缘复核。咨询时可说明测试电压等级、被测设备类型和是否需要数据留档。
