设备概述
分布式宽频电缆局放测试仪是针对高压电缆绝缘缺陷检测的分布式组网、宽频带采集、抗干扰强的非破坏性监测系统，核心是同时捕捉多节点宽频局放信号并精准定位绝缘隐患，适用于电缆耐压试验、带电监测与长期运维。

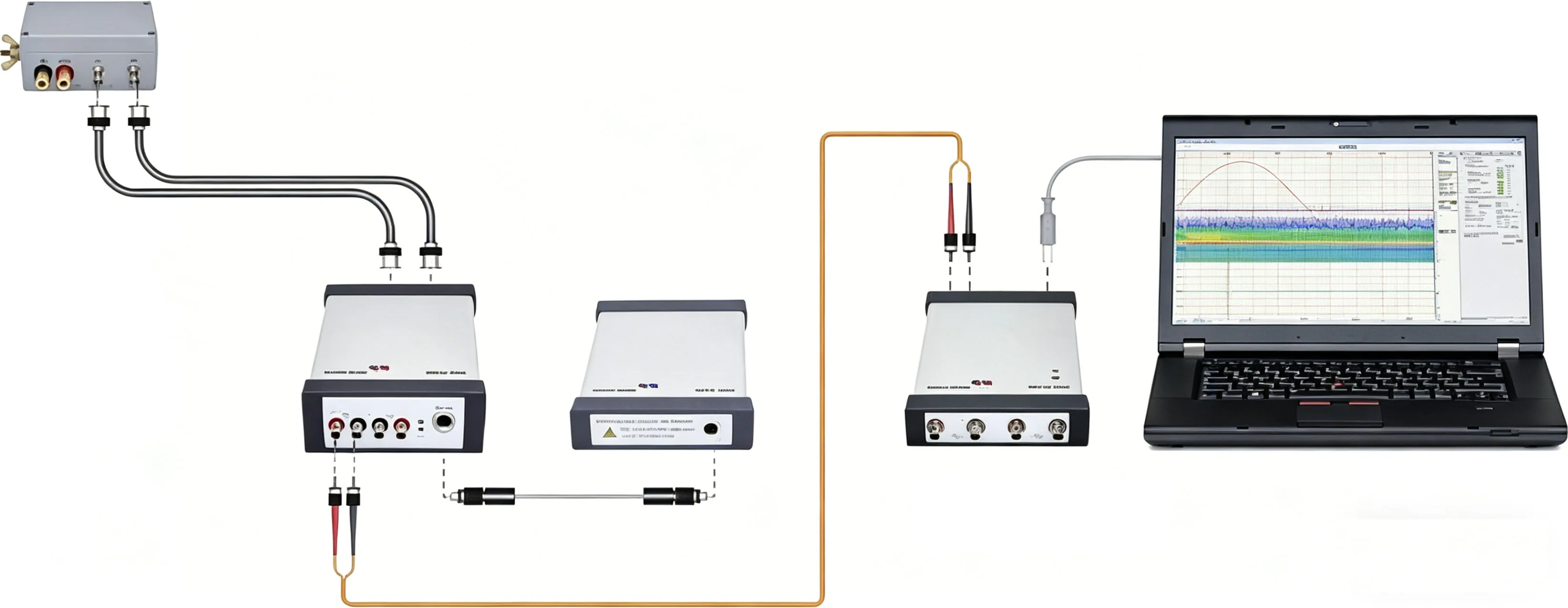

系统组成
- 主机检测单元
- 高频/超声传感器组件
- 数据分析与报告软件
- 便携式附件箱与连接线缆
核心参数表
分布式组网支持多节点（32–100+）同步检测，可扩展至 10–15km 线路，新增节点自动识别配置，适配电缆隧道 / 长距离线路。
宽频带采集覆盖 300kHz–100MHz，捕捉微弱局放（≤5pC），兼容不同缺陷的脉冲特征，避免信号衰减与失真。
高精度同步GPS / 北斗授时 + 相位同步，定位精度≤5m，满足故障点精准排查。
多重抗干扰滤波电路、数字滤波器、TF‑Map 筛选、分组筛选，分离工频 / 射频 / 空间干扰，强电磁环境下数据可靠。
灵活部署支持有线（光纤）+ 无线（4G/5G/Wi‑Fi）混合传输，检测单元可便携巡检或固定监测，适配带电 / 耐压试验场景。
智能诊断内置放电类型数据库与神经网络算法，自动识别绝缘缺陷（气隙、沿面、电树等），生成评估报告。
应用场景
适用于变电站 GIS 室、重点开关柜、电缆终端室和连续运行的关键电力设备。项目沟通时建议提供一次接线图、设备布置和监测点位要求，便于确定传感器数量与通讯方案。
