设备概述
本公司所生产便携式变频串联谐振耐压设备采用干式环氧浇筑工艺，具备体积小、单件设备重量轻（单件设备不超50kg）、无需大型发电机的核心优势；可灵活拆解组合，适配多场景搬运与作业需求。设备核心元器件均选用知名进口品牌，性能稳定可靠，能方便精准完成220kV 及以下电压等级各类电力设备的交流耐压试验，适用对象涵盖 10kV/35kV/110kV/220kV 电缆、开关柜、变压器、GIS、互感器等电力主设备。广泛应用于输配电线路和变电站的预试、检修、竣工试验等现场工作，为电力设备的绝缘性能检测提供精准、安全、高效的试验解决方案。

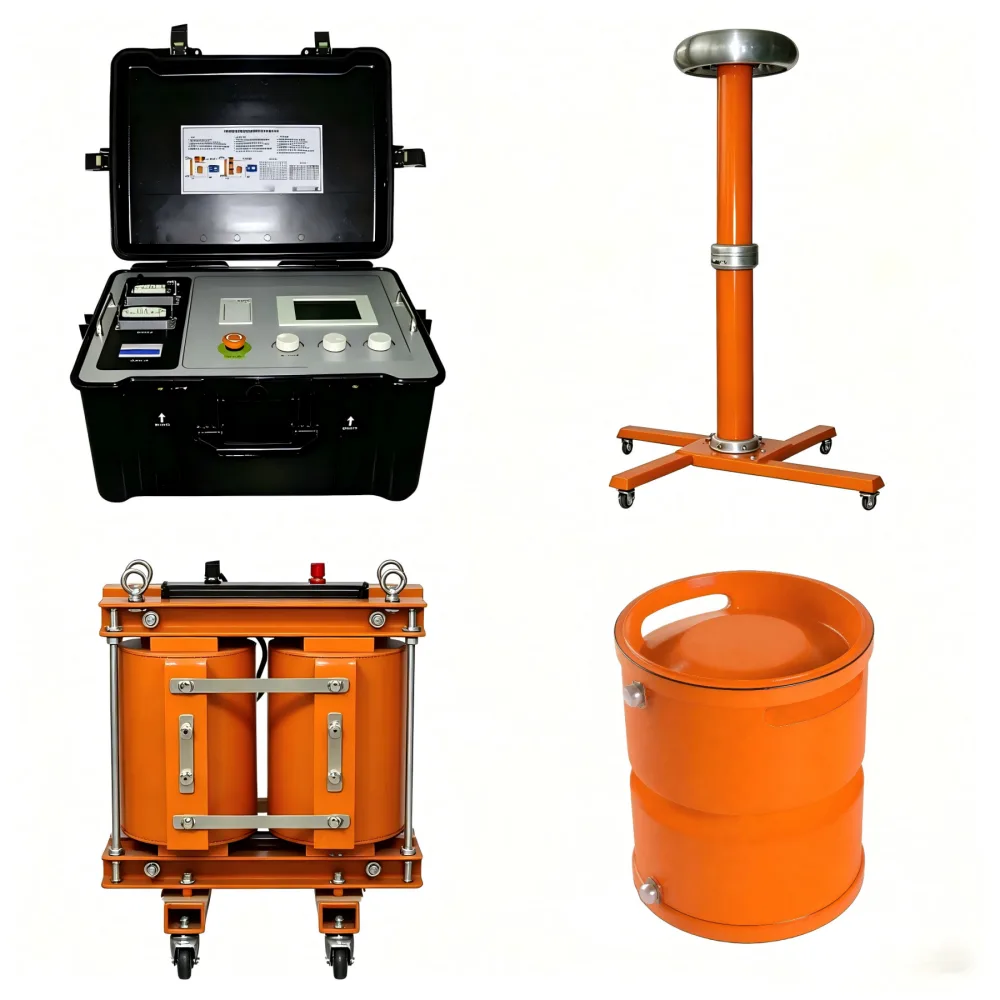

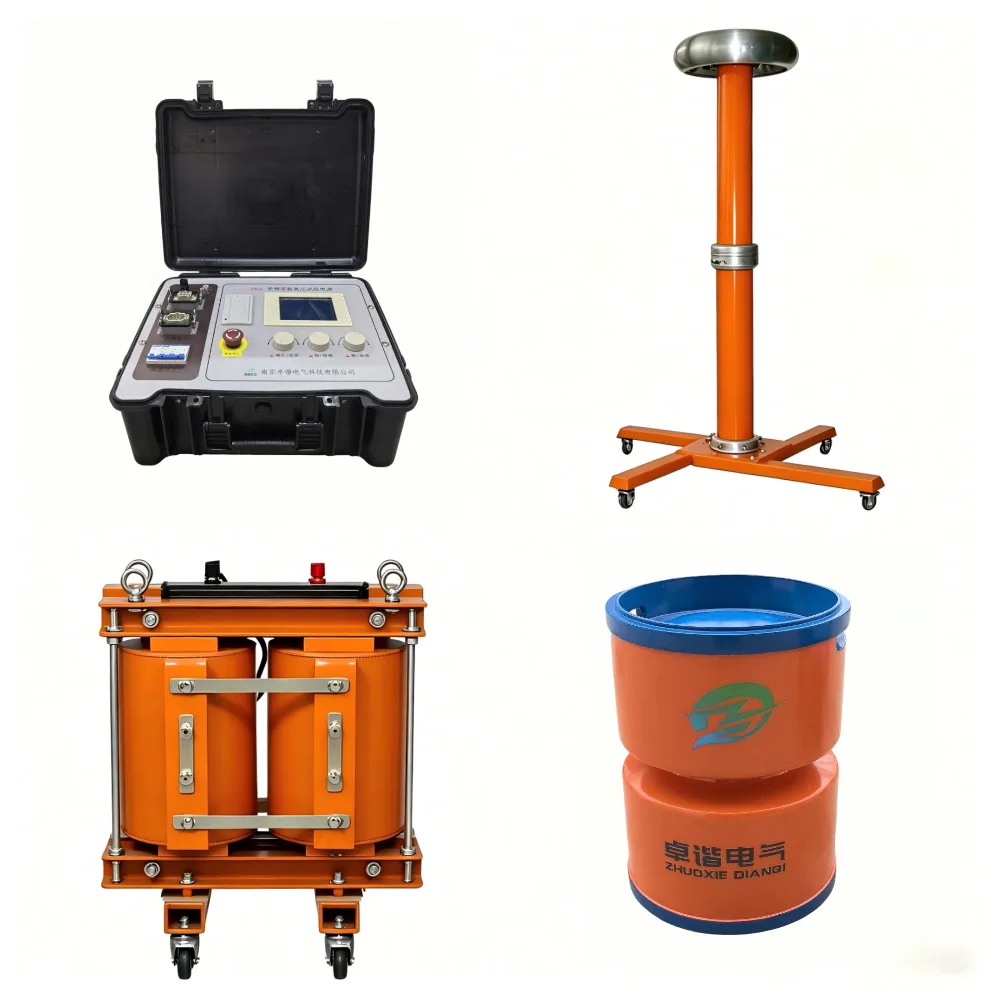

设备组成

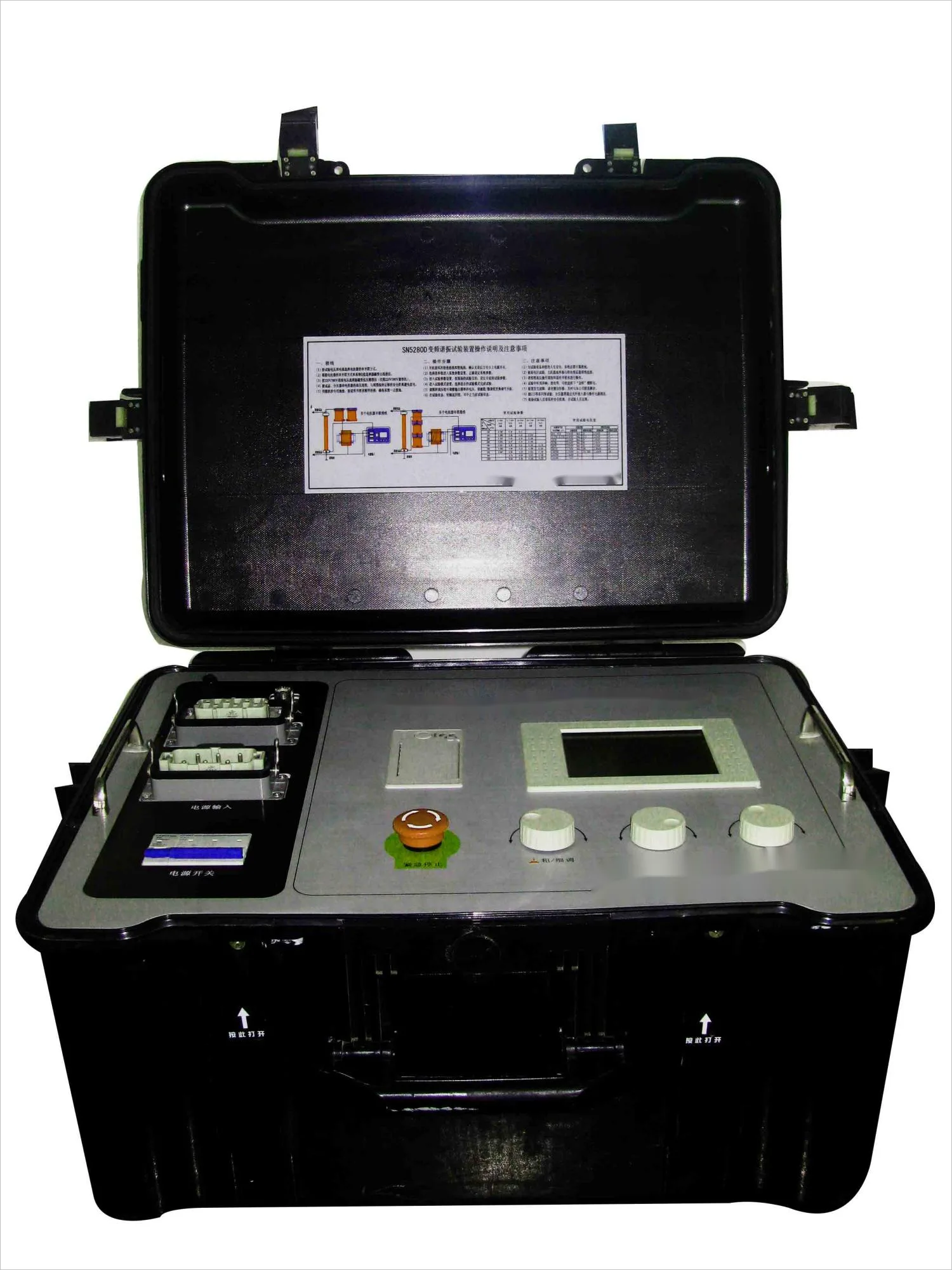

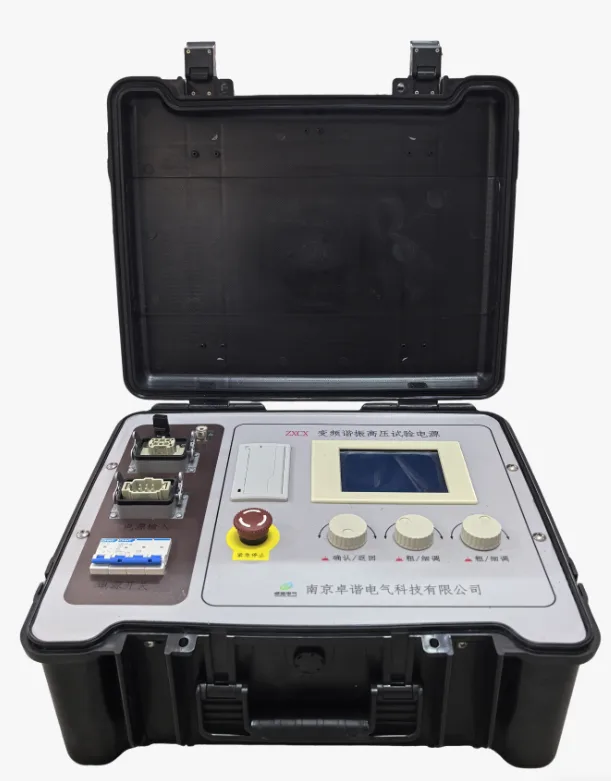

- 便携式变频电源

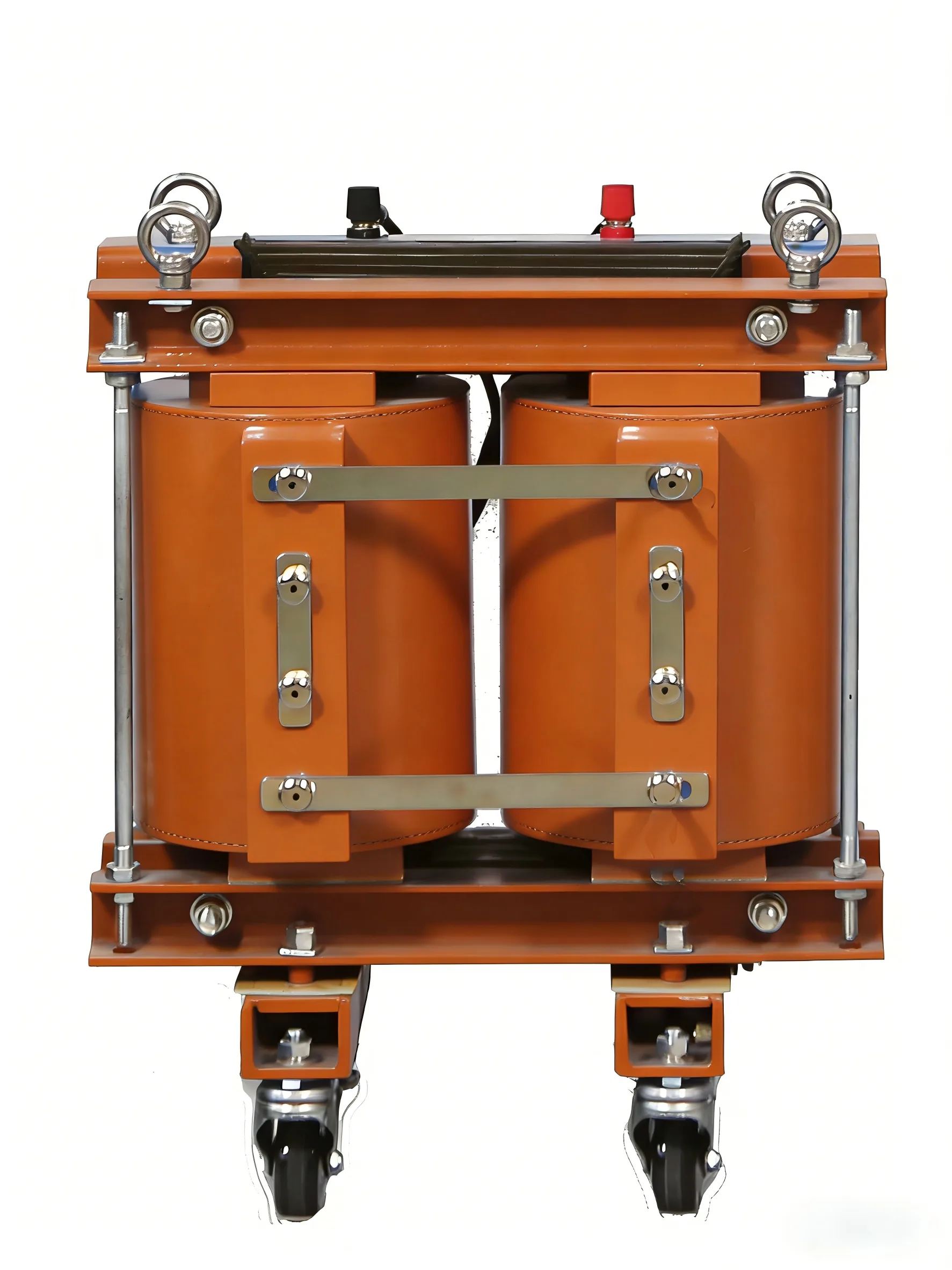

- 干式励磁变压器

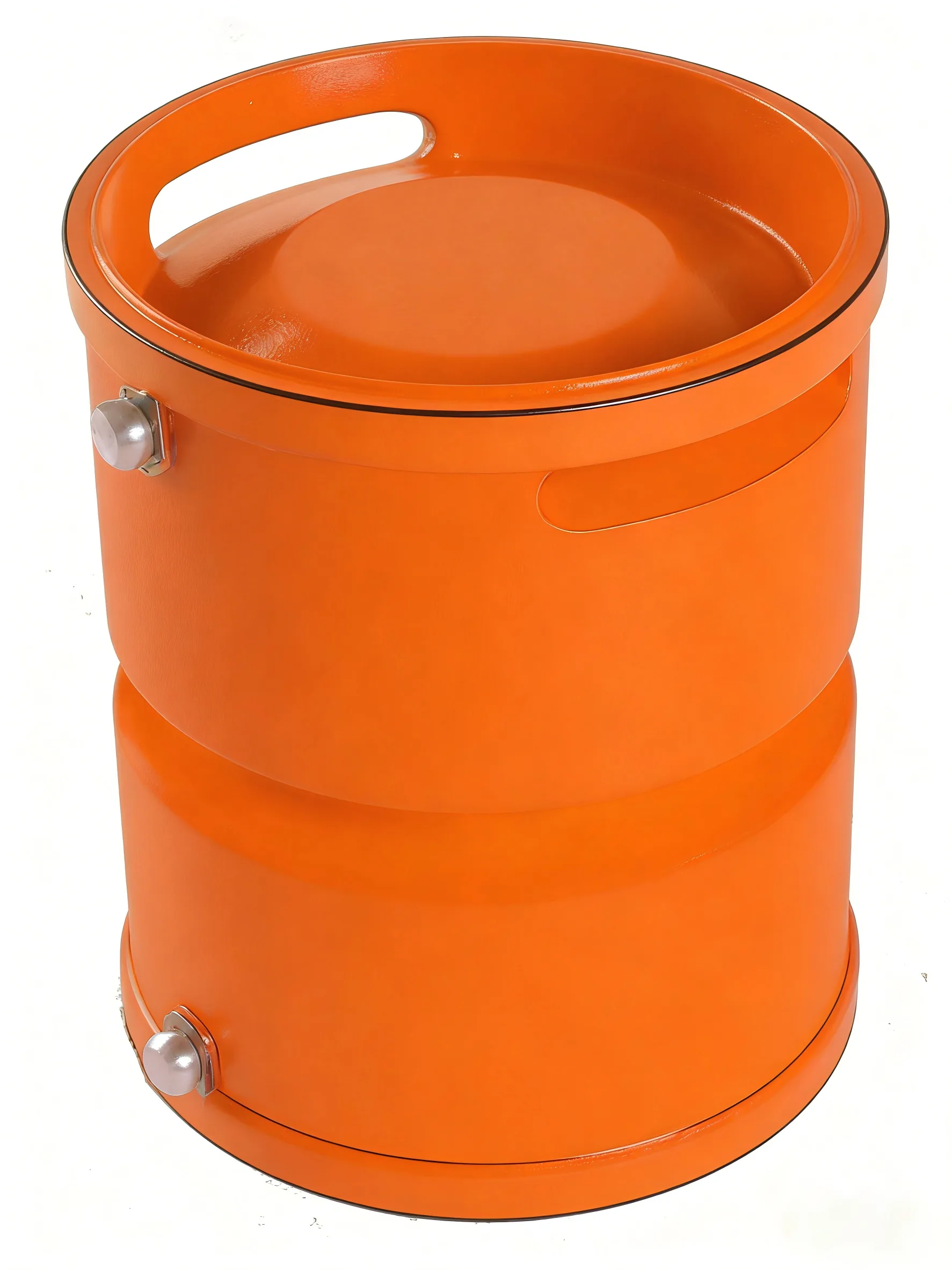

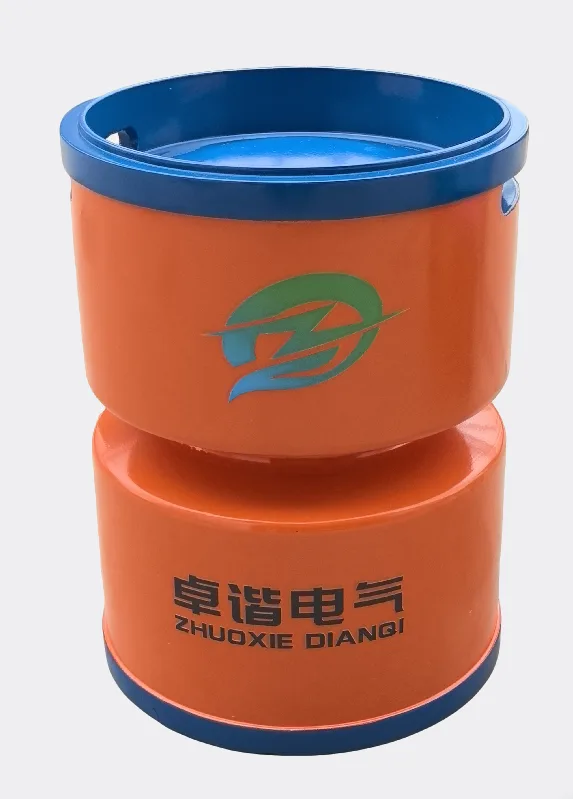

- 干式谐振电抗器

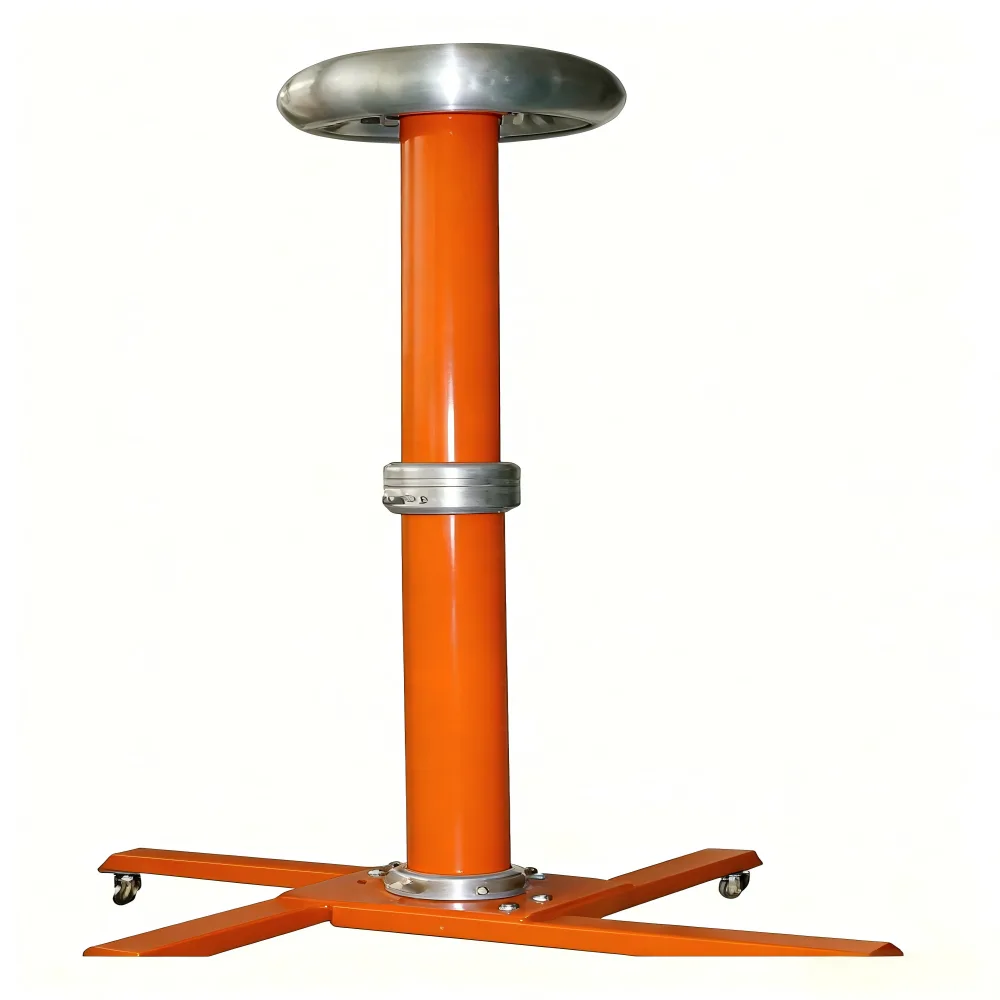

- 电容分压器
核心参数表
额定输入电压交流耐压、串联谐振、现场调试供电AC380V/220V±10%，三相，工频50Hz
最大输出电压500KV
最大试验容量1200KVA
最大试验电流24A
输出电压波形正弦波（装置输出波形）
波形畸变率（THD）输出电压波形畸变率≤0.2%
输出电压精度1级；稳定度：±1%
输出频率范围30～300Hz（工作频率范围）
频率调节细度（精度）0.1Hz
频率稳定度±0.1%（不稳定度＜0.2%）
系统品质因素装置自身Q≥30
应用场景
适合电力工程现场、工矿企业配电系统检修、电缆线路交接试验和临时检测平台搭建。咨询时可提供被试品类型、目标电压、试验频率范围和现场电源条件，我们可协助核算容量。
